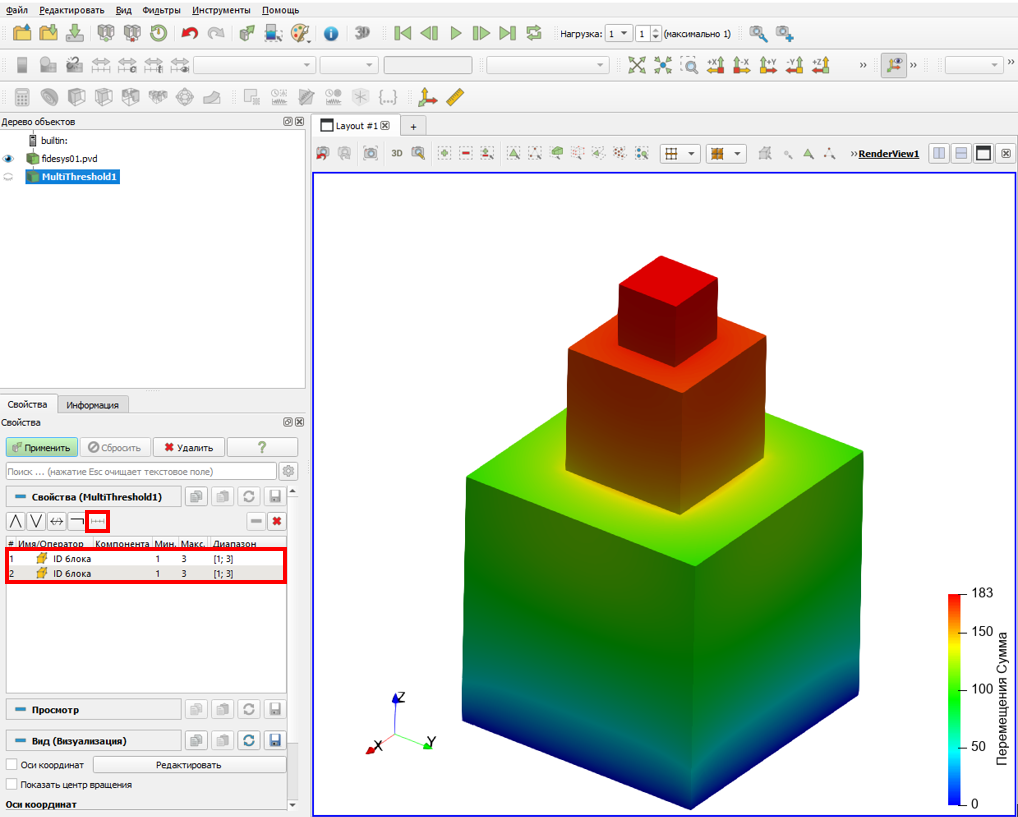

Чтобы активировать фильтр Мультипорог требуется выбрать нужное отображение результатов в дереве объектов и нажать на соответствующую кнопку на панели.
Основные кнопки-инструменты фильтра (слева направо в красном прямоугольнике):
- логическая операция «И»;
- логическая операция «ИЛИ»;
- логическая операция «ИСКЛ. ИЛИ»;
- логическая операция «НЕ»;
- добавление закрытого интервала значений.
Слева направо (в жёлтом прямоугольнике):
- удалить текущую строку;
- удалить все строки.
Выбор оператора:
Выбор входного массива:
Выбор минимальных и максимальных значений (в красном прямоугольнике) из диапазона (в жёлтом прямоугольнике):
Для построения геометрии, генерации сетки, задания граничных условий и материалов выполните команды в препроцессоре CAE Fidesys:
reset brick x 10 brick x 5 brick x 2.5 move Volume 2 z 7.5 include_merged move Volume 3 z 11.25 include_merged imprint all merge all volume all size auto factor 3 mesh volume all create material 1 modify material 1 name '1' modify material 1 set property 'MODULUS' value 10000 modify material 1 set property 'POISSON' value 0.3 modify material 1 set property 'DENSITY' value 2000 create material 2 modify material 2 name '2' modify material 2 set property 'MODULUS' value 15000 modify material 2 set property 'POISSON' value 0.3 modify material 2 set property 'DENSITY' value 2500 create material 3 modify material 3 name '3' modify material 3 set property 'MODULUS' value 17000 modify material 3 set property 'POISSON' value 0.3 modify material 3 set property 'DENSITY' value 3000 set duplicate block elements off block 1 add volume 1 set duplicate block elements off block 2 add volume 2 set duplicate block elements off block 3 add volume 3 block 'Block 1' material 1 cs 1 element solid order 1 block 'Block 2' material 2 cs 1 element solid order 1 block 'Block 3' material 3 cs 1 element solid order 1 create displacement on surface 2 dof all fix create gravity global modify gravity 1 dof 3 value -9.81 analysis type static elasticity dim3
Необходимо только самостоятельно указать полный путь и название сохраняемого файла.
Анализ результатов
Откройте файл с результатами. Это можно сделать тремя способами:
Нажмите Ctrl+E;
В главном меню выберите Расчёт - Результаты. Нажмите Открыть последний результат;
На панели команд выберите Результаты (Режим - Результаты, Результаты - Открыть Результаты).
Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта. Примените фильтр Мультипорог, как это было показано выше, на панели свойств укажите требуемые параметры. Нажмите Применить.

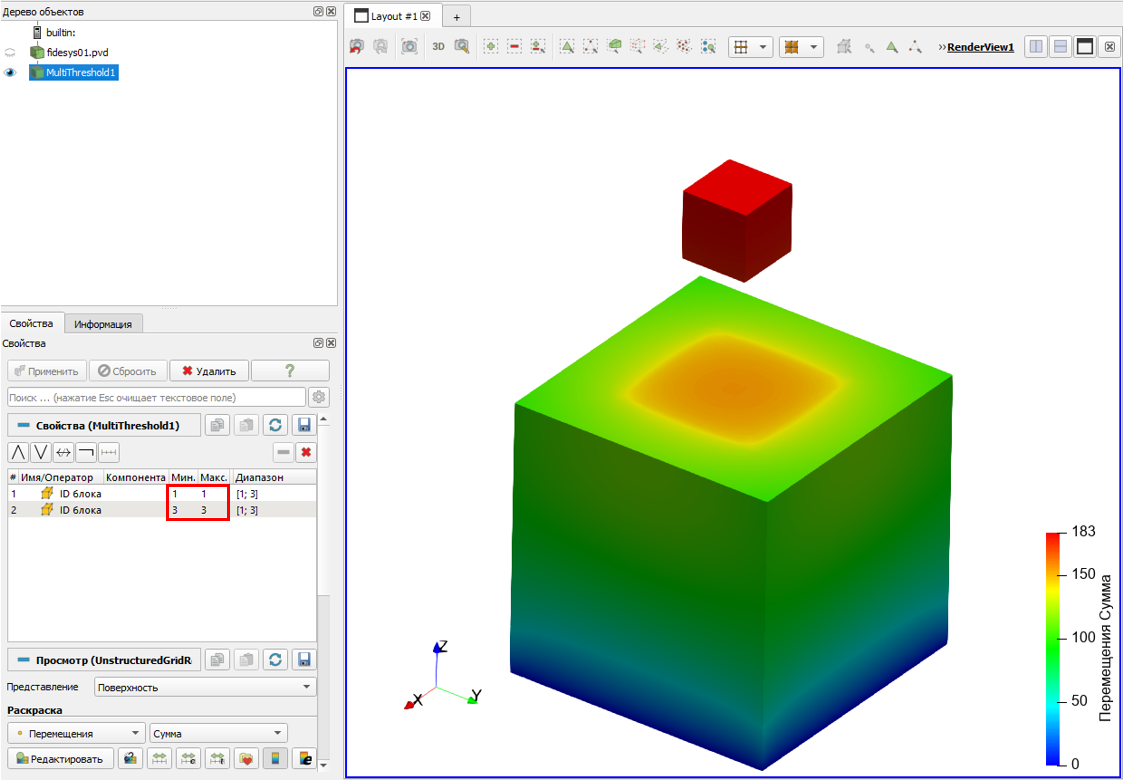

В результате на экране должна отобразиться следующая картинка:
