В новой версии CAE Fidesys был добавлен фильтр "Сложить решение". В этой статье мы разберем, как работает данный фильтр, на простом и понятном примере - расчете консольной балки.
Для подготовки к работе с фильтром создали три расчетные модели. В каждой из них приложены две единичные силы и один крутящий момент. Все модели объединены в рамках одного проекта, но для удобства разграничены по ID расчета. Для балок и оболочек в настройках обязательно включается отображение 3D вида:
reset create curve location 0 0 0 location 1 0 0 curve 1 interval 50 curve 1 scheme equal mesh curve 1 create material 1 from 'Углеродистая сталь' set duplicate block elements off block 1 add curve 1 create beam properties 1 modify beam properties 1 type 'Hollow Rectangle' modify beam properties 1 offsetType 'Centroid' modify beam properties 1 angle 0.0 modify beam properties 1 ey 0.0 modify beam properties 1 ez 0.0 modify beam properties 1 geom_B 0.02 modify beam properties 1 geom_H 0.02 modify beam properties 1 geom_c1 0.002 modify beam properties 1 geom_c2 0.002 modify beam properties 1 geom_d1 0.002 modify beam properties 1 geom_d2 0.002 modify beam properties 1 mesh_quality 2 modify beam properties 1 warping_dof off block 1 material 1 cs 1 category beam order 1 block 1 beam properties 1 create displacement on vertex 1 modify displacement 1 dof all value 0 create force on vertex 2 type nodal modify force 1 dof 1 value 1 create force on vertex 2 type nodal modify force 2 dof 3 value 1 create force on vertex 2 type nodal modify force 3 dof 4 value 1 activity force 2 3 off analysis type static elasticity dim3 static steps 1 calculation settings 2 set_current activity force 1 3 off analysis type static elasticity dim3 calculation settings 3 set_current activity force 1 2 off analysis type static elasticity dim3 calculation settings 1 set_current analysis type static elasticity dim3 output nodalforce off energy off midresults off record3d on material off without_smoothing off multiblock off fvtk off fullperiodic off calculation start path 'C:/Users/Documents/CAE-Fidesys-9.0/fidesys01.pvd'
Второй вариант:
calculation settings 2 set_current analysis type static elasticity dim3 output nodalforce off energy off midresults off record3d on material off without_smoothing off multiblock off fvtk off fullperiodic off calculation start path 'C:/Users/Documents/CAE-Fidesys-9.0/fidesys02.pvd'
Третий вариант:
calculation settings 3 set_current analysis type static elasticity dim3 output nodalforce off energy off midresults off record3d on material off without_smoothing off multiblock off fvtk off fullperiodic off calculation start path 'C:/Users/Documents/CAE-Fidesys-9.0/fidesys03.pvd'
Анализ результатов

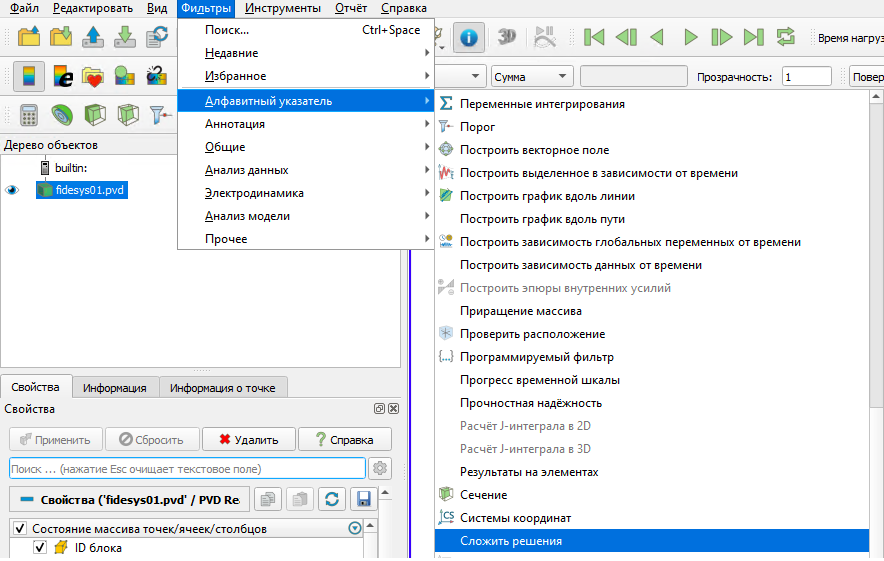

Для активации фильтра необходимо выбрать на верхней строке Фильтр - Алфавитный указатель - Сложить решение.

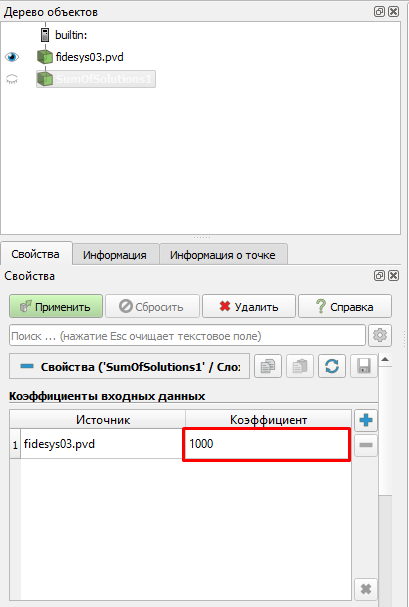

Первый способ использования фильтра – масштабирование всех результатов на заданный коэффициент. Это позволяет увидеть реальную картину НДС с соответствующими значениями без необходимости пересчитывать всю модель. Чтобы это сработало, достаточно применить фильтр только к одному источнику данных:
Главное преимущество этого фильтра перед стандартным фильтром "Калькулятор" - в удобстве работы. Достаточно одного коэффициента, чтобы мгновенно обновить все данные по перемещениям, напряжениям и деформациям.

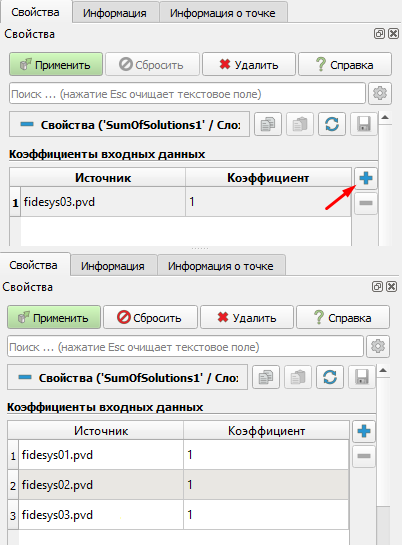

Второй способ использования фильтра – решение комплексных задач на основе уже известных результатов для единичных нагрузок. Когда расчетных случаев становится слишком много, считать каждый из них отдельно - нерационально. Оптимальный путь: рассчитать только единичные нагрузки, а затем комбинировать их результаты с помощью фильтров:
Меняя коэффициенты, мы будем получать картину НДС, соответствующую решению, как если бы считали задачу с заданной комбинацией.
Важно:
- Данный функционал рекомендуется использовать с линейными задачами;
- Складывать можно только подобное, если модели будут отличаться, то сложение закончится ошибкой;
- Фильтр работает для всех типов сущности (объемы/оболочки/балки/…).
