Инструмент "Линейка"

В данной статье показан принцип работы с инструментом "Линейка". Данный инструмент позволяет измерить расстояние между двумя точками. В качестве наглядного образца рассмотрим котлован, разработанный под защитой бермы. В материале используется пластический критерий Кулона-Мора. В рамках задачи определяется расстояние от бровки котлована до линии обрушения бермы.

Для построения геометрии, задания граничных условий и других параметров введите в командную строку набор команд:

reset
create vertex 0 40 0
create vertex 48 40 0
create vertex 128 0 0
create vertex 192 0 0
create vertex 192 -20 0
create vertex 0 -20 0
create surface vertex all
surface 1  size auto factor 1
mesh surface 1
create material 1
modify material 1 name '1'
modify material 1 set property 'POISSON' value 0.3
modify material 1 set property 'MODULUS' value 1e+8
modify material 1 set property 'DENSITY' value 2038.74
modify material 1 set property 'MC_DILATANCY_ANGLE' value 0
modify material 1 set property 'MC_INT_FRICTION_ANGLE' value 15
modify material 1 set property 'MC_COHESION' value 29600
set duplicate block elements off
block 1 add surface 1
block 'Block 1' material 1 cs 1 category plane order 2
create displacement on curve 4 6
modify displacement 1 dof 1 value 0
create displacement on curve 5
modify displacement 2 dof all value 0
create gravity global
modify gravity 1 dof 2 value -9.81
analysis type static elasticity plasticity dim2 planestrain
static steps 1

Запуск расчёта

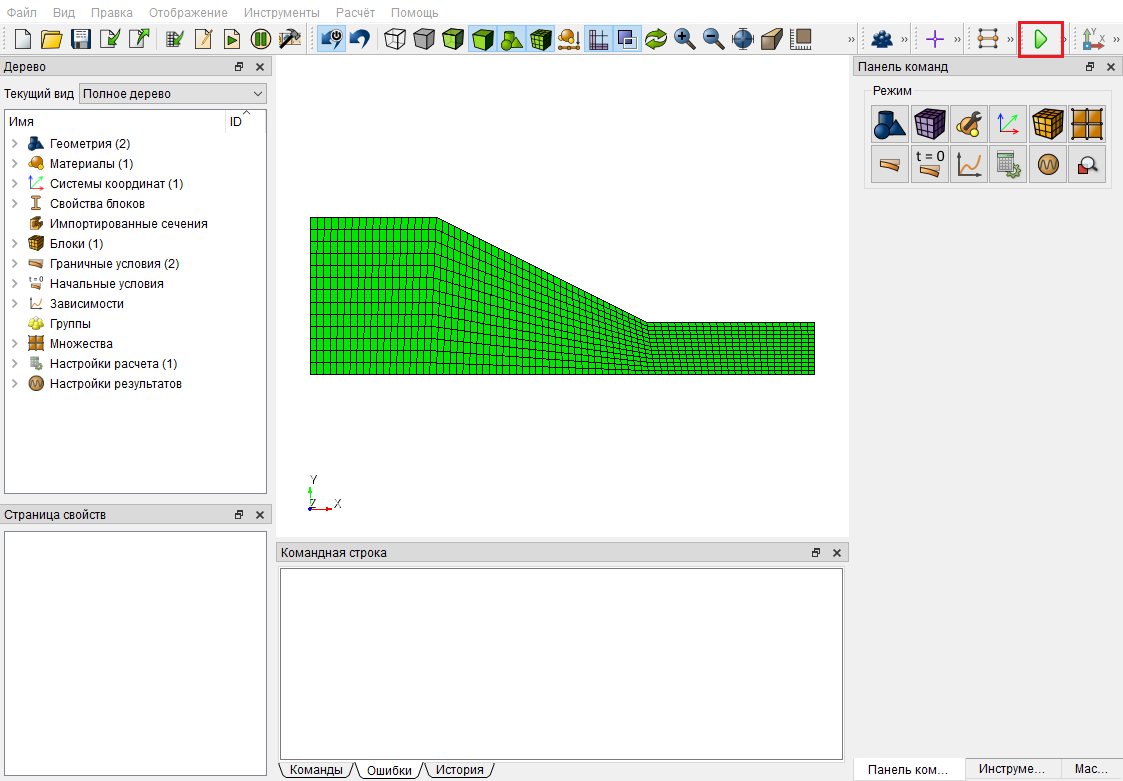

Затем на панели инструментов нажмите на кнопку Начать расчёт. В открывшемся окне выберите место сохранения результатов и имя файла. Далее нажмите "Сохранить".

Откройте файл с результатами. Это можно сделать тремя способами:

Нажмите Ctrl+E;
В главном меню выберите Расчёт - Результаты. Нажмите Открыть Результаты;
На панели команд выберите Режим - Результаты, Результаты - Открыть Результаты.

Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.

Анализ результатов

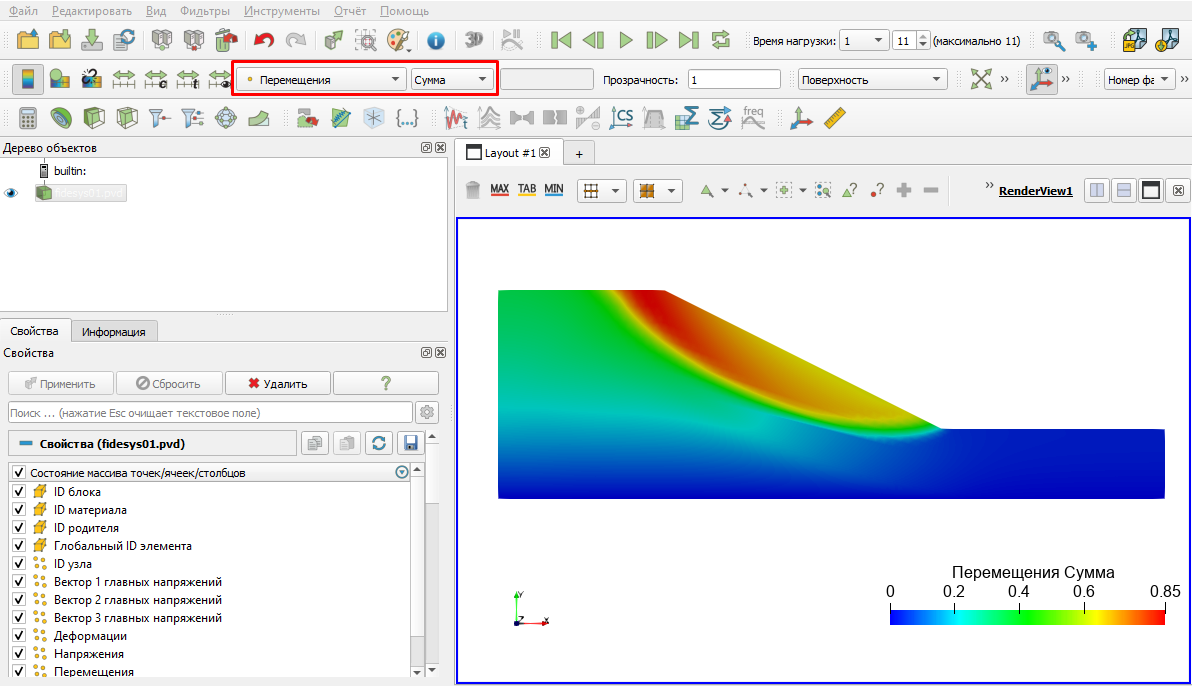

В качестве отображения результатов выберите Перемещений - Сумма, заметим, что модель находится на грани разрушения:

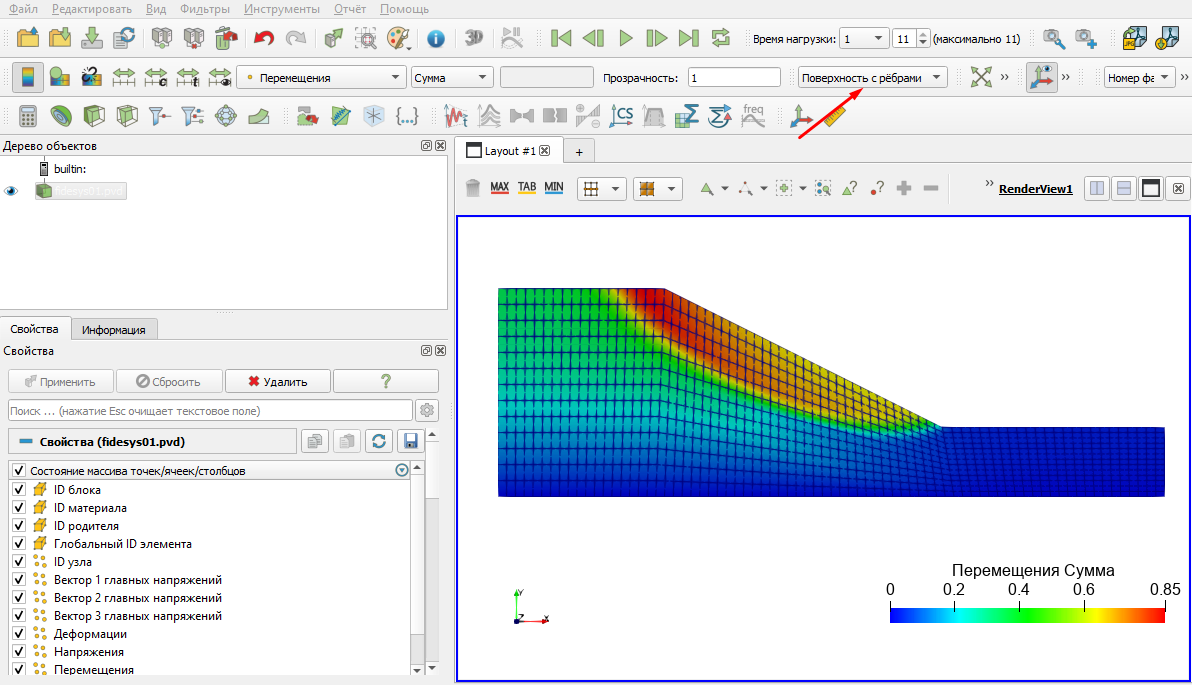

Чтобы сделать работу с моделью нагляднее, на верхней панели выберите отображение "Поверхность с рёбрами" :

В появившейся вкладке Свойства можно выставить параметры по определённым координатам, либо с помощью "стрелочки", перемещая концы "Линейки" в самом рабочем окне. После этого, следует нажать на кнопку Применить.

В результате удалось определить расстояние от бровки котлована до линии обрушения.
