Для построения геометрии, задания граничных условий и других параметров введите в командную строку набор команд:
reset create surface circle radius 3 yplane webcut body 1 with plane xplane offset 0 webcut body 1 with plane zplane offset 0 delete Body 2 1 surface 5 size auto factor 5 surface 5 size auto factor 5 mesh surface 5 create material 1 modify material 1 name 'mat1' modify material 1 set property 'MODULUS' value 3e+07 modify material 1 set property 'POISSON' value 0.3 modify material 1 set property 'DENSITY' value 73e-05 set duplicate block elements off block 1 add surface all create shell properties 1 modify shell properties 1 layer count 1 modify shell properties 1 layer 1 thickness 0.05 modify shell properties 1 layer 1 material 1 modify shell properties 1 layer 1 angle 0 modify shell properties 1 layer 1 cs 1 modify shell properties 1 eccentricity 0.5 modify shell properties 1 layer direction normal modify shell properties 1 thickness_change on block 1 cs 1 category shell order 1 block 1 shell properties 1 create displacement on curve 9 dof 3 fix create displacement on curve 11 dof 1 fix create displacement on curve 10 dof 1 dof 2 fix analysis type eigenfrequencies elasticity dim3 preload off eigenvalue find 3 smallest
Запуск расчёта

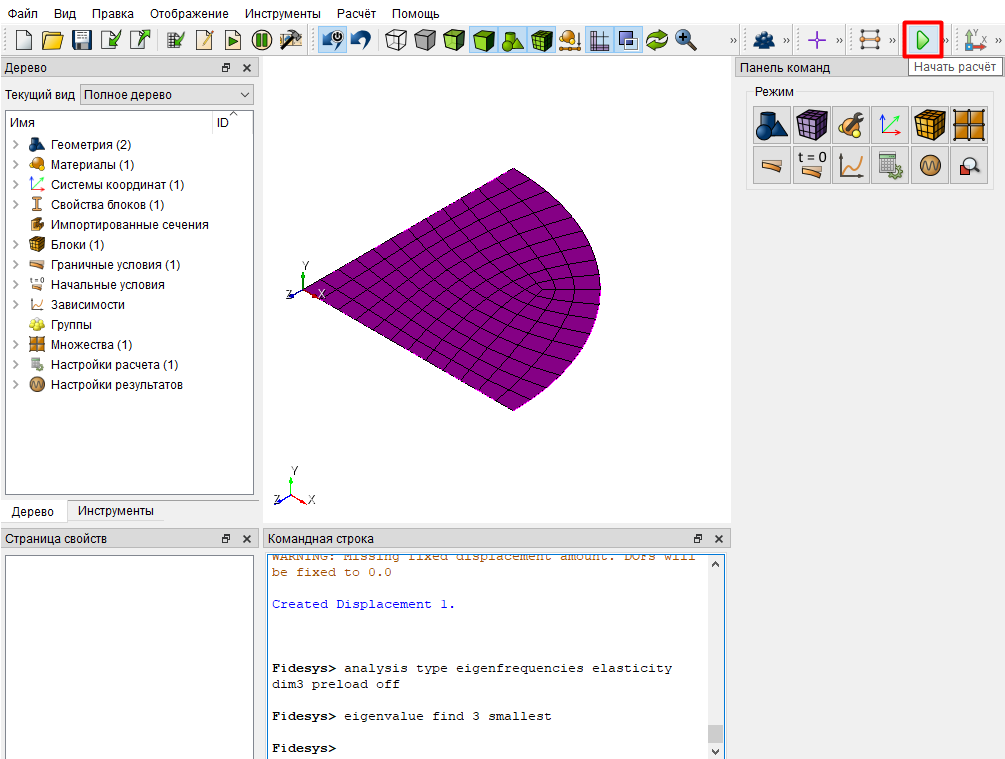

Затем на панели инструментов нажмите на кнопку Начать расчёт. В открывшемся окне выберите место сохранения результатов и имя файла. Далее нажмите "Сохранить".
Откройте файл с результатами. Это можно сделать тремя способами:
- Нажмите Ctrl+E;
- В главном меню выберите Расчёт - Результаты. Нажмите Открыть Результаты;
- На панели команд выберите Режим - Результаты, Результаты - Открыть Результаты.
Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.
Анализ результатов
Для дальнейшего рассмотрения результатов расчёта добавим панель "Показ анимации". В меню выберите Вид → Показ анимации:

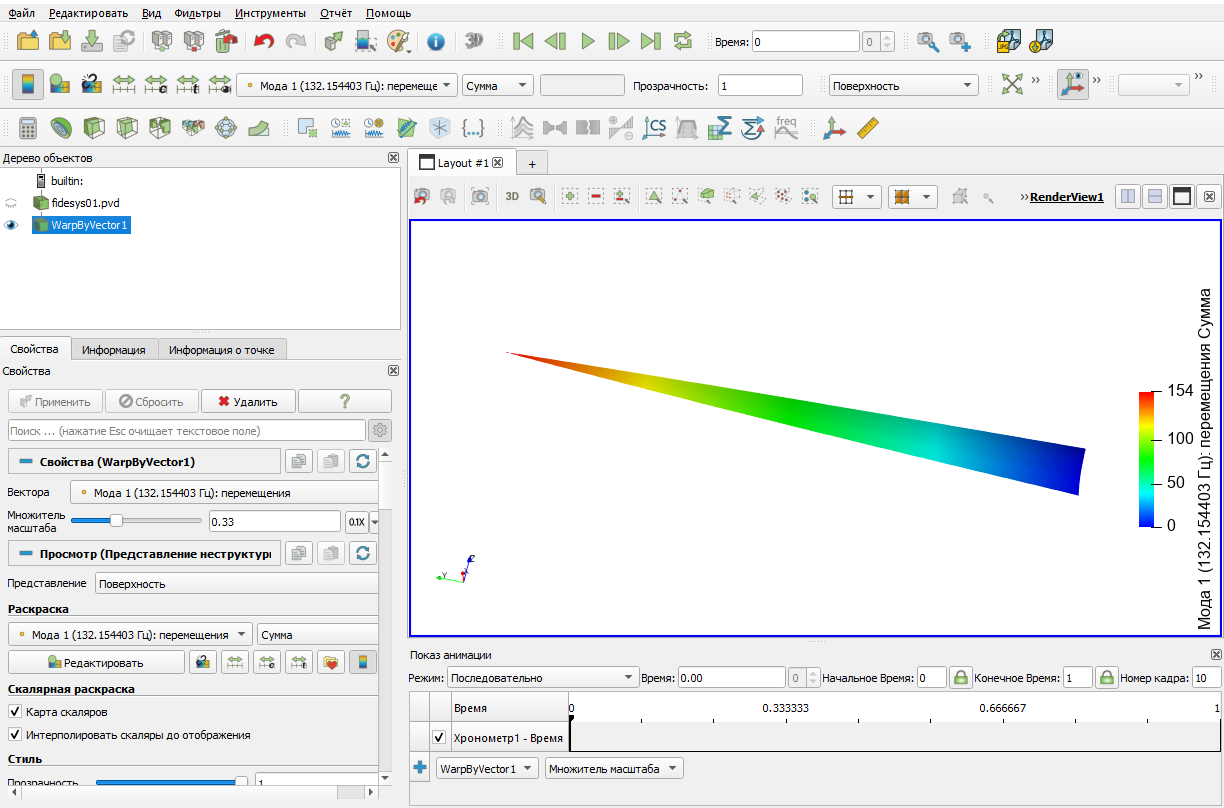

Отобразите деформированное состояние. В стандартной строке выберите Фильтр → Алфавитный указатель → Деформировать по вектору. Задайте необходимые параметры и нажмите Применить. В результате отобразится следующее:
Добавьте анимацию для фильтра "Деформировать по вектору".

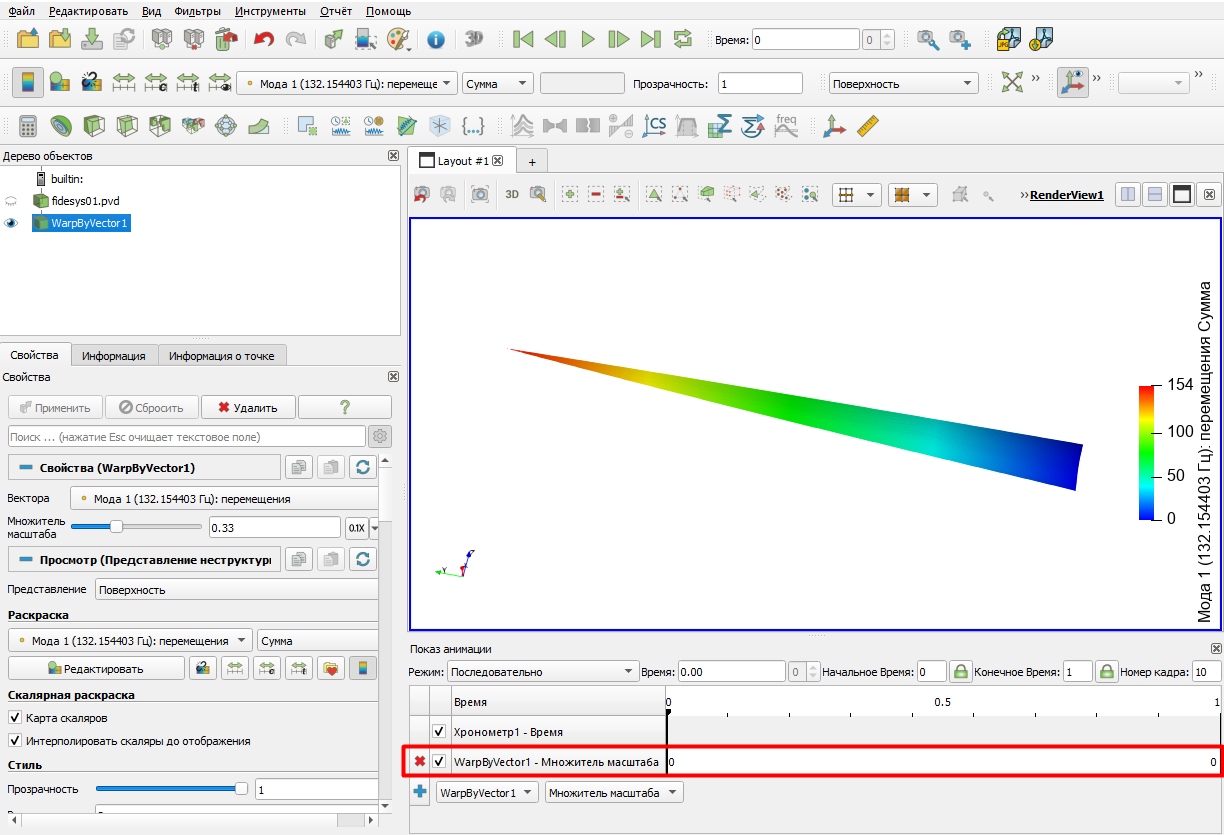

На панели с настройками Показ анимации в качестве параметра выберите в выпадающем списке Множитель масштаба и нажмите на кнопку
:

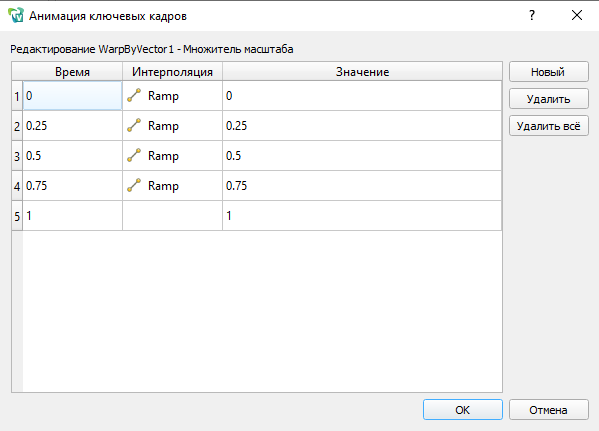

Откройте окно с настройками "Анимация ключевых кадров", дважды нажмите левой кнопкой мыши на WarpByVector1 - Множитель масштаба. В результате откроется окно Анимация ключевых кадров:
Задайте ключевые моменты времени и закон, по которому производится интерполяция меняемого параметра (Множитель масштаба):
- Добавьте новые строки. В окне "Анимация ключевых кадров" нажмите три раза на кнопку Новый;
- Задайте требуемые параметры для столбцов: Время, Значение;
- Нажмите OK.

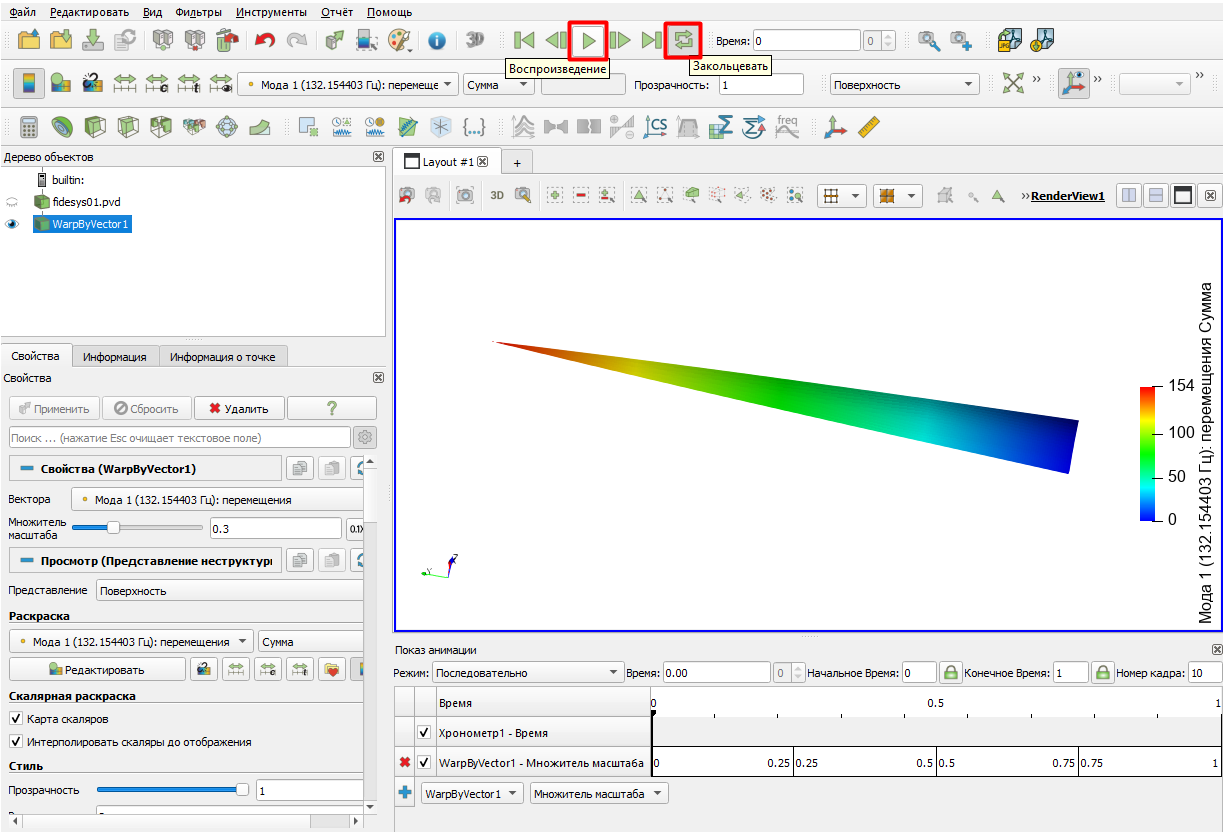

На верхней панели выберите Закольцевать, Воспроизведение:
Таким образом, можно наблюдать процесс деформированного состояния модели в установленный момент времени.
На видео показана сохраненная анимация:
Как сохранить анимацию можно узнать в статье - Сохранение анимации в FidesysViewer.
